Листогибы Jouanel

Посмотреть видеофильм об оборудовании

На нашем сайте Вы можете ознакомиться с ручными и цеховыми листогибами от компании Jouanel. Проверенное временем качество и надежность этого листогибочного оборудования давно стали своеобразной визитной карточкой фирмы. Технические параметры оборудования Jouanel и практические неограниченные возможности использования выгодно отличают листогибы этой компании от конкурентов. Все они имеют жесткую, но легкую конструкцию, обеспечивающую отличное качество производимых материалов. Гибка металла с таким листогибочным оборудованием становится простой и быстрой.

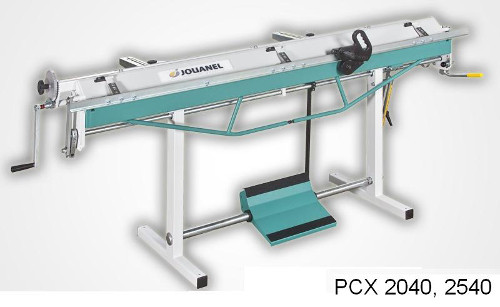

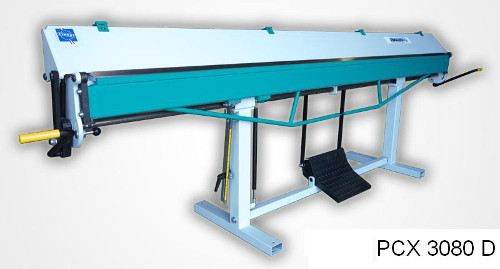

РУЧНЫЕ ЛИСТОГБЫ JOUANEL INDUSTRIE СЕРИИ PCX

Ручные листогибы Jouanel Industrie серии PCX это уникальное сочетание лёгкости и мобильности с высокой мощностью и производительностью. Небольшая масса листогиба позволяет использовать его как в цеху, так и на стройплощадке. Мощная конструкция прижимной и гибочной балок, а также наличие педали обеспечивают высокое качество и скорость гиба стали толщиной до 0,8 мм. на длинах до 3 м. Для обеспечения качественного реза металла станок оснащается роликовым ножом длительного срока службы.

Преимущества листогибов Jouanel Industrie серии PCX:

• неограниченная глубина подачи материала
• эксцентриковый механизм прижима для надежного и быстрого прижима
• гидроцилиндры для плавного прижима
• регулировка степени прижима балки с обеих сторон под разную толщину металла
• широкая педаль для управления прижимной балкой
• комплектация роликовым ножом
• прижимная планка с углом в 25° обеспечивает максимальный гиб в 155° для полок от 5 до 23 мм и 140° для полок более 23 мм
• ширина гибочной балки - 15 мм позволяет выпускать широкий спектр сложных изделий с минимальным обратным гибом различной конфигурации
• минимальная отбортовка - 5 мм.
• высота подъёма балки - 55 мм.
• индикатор угла гиба (угол гиба / дозагиб 155/180°)
• система компенсации прогиба прижимной и гибочной балок позволит производить подстройку станка для обеспечения заданных параметров гибка – угол и радиус по всей длине изделия

Технические характеристики листогибов Jouanel серии PCX

Комплектация листогибов Jouanel серии PCX:

• Роликовый нож CCM
• Направляющий рельс для роликового ножа
• Педаль ножного управления прижимом балки
• Угловой упор особой жесткой конструкции

Дополнительные опции:

• багетное устройство для получения дополнительных ребер жесткости на водосточных желобах и изготовления замков для стыковки
желобов между собой с редуктором под диаметры 14 и 16 мм
• задний упор со скользящей шкалой 40-500 мм для моделей PCX2040, 2540
• дополнительная секция заднего упора для моделей PCX2040, 2540
• стол для раскроя металла 2000*1280 с регулируемым задним упором 45–1000 мм
• колеса рояльного типа с тормозным устройством (4 шт.)

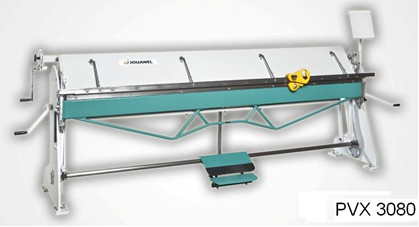

ЦЕХОВОЙ ЛИСТОГИБ JOUANEL INDUSTRIE СЕРИИ PVX

Профессиональный цеховой полнопроходной листогиб Jouanel серии PVX предназначается для изготовления разных элементов из металла толщиной до 1,5 мм. Конструкция станка надежна и долговечна, в сочетании с системой компенсации прогиба, позволяет изготавливать качественную продукцию в течении 10-15 лет работы. Пневмокомпенсаторы прижимной балки обеспечивают легкий подъем гибочной балки (фартука) при любой толщине металла.

Преимущества листогибов Jouanel Industrie серии PVX:

• неограниченная глубина подачи материала
• эргономичный фартук уменьшает нагрузку на спину оператора при интенсивной работе с предельными толщинами на 30% (патент Jouanel)
• быстросменная накладка прижимной балки с углом в 25° обеспечивает максимальный первоначальный гиб в 155°
• быстросъемные и взаимозаменяемые накладки гибочной балки 12/15/20 мм
• вертикальная настройка положения гибочной балки позволяет облегчить гиб и обеспечить регулировку радиуса гиба
• пневмокомпенсаторы гибочной и прижимной балок облегчают подъем и фиксацию при любой толщине металла
• эксцентриковый механизм прижимной балки осуществляет быстрый и надежный прижим заготовки по всей длине
• система компенсации прогиба основной и поворотной балок
• настройка усилия прижима прижимной балки с обеих сторон под разную толщину металла
• педаль управления прижимной балкой для точного и легкого позиционирования заготовки (патент Jouanel)
• роликовый нож с роликами из высоколегированной термообработанной стали обеспечивает качественный рез (до 0,7 мм для оцинкованной стали).
• ограничитель угла гиба гибочной балки особой конструкции с угломером.
• консоль для документов и инструмента экономит время оператора на просмотр чертежей и инструкций.

Технические характеристики листогибов Jouanel серии PVX:

Комплектация листогибов PVX:

• педаль управления прижимной балки
• пневмокомпенсаторы
• консоль для документов
• сменная прижимная планка 15 мм.

Листогиб сегментальный ручной серии HS

Листогибы сегментные серии HS (Производитель: Jouanel, Франция) используется для производства фасадных панелей и коробов.

Описание листогибов серии HS:

• прижим с сегментами - верхняя наборная балка со съемными сегментами позволяет изготавливать разнообразные фасонные изделия
• прижим с помощью педали - с помощью педали заготовка прижимается и фиксируется балкой
• автоматическая фиксация - мощные гидроцилиндры позволяют четко фиксировать заготовку

Технические преимущества сегментальных листогибов серии HS:

• Гидроцилиндры
• Верхняя прижимная балка
• Максимальная толщина заготовки по стали 2,5 мм.

Технические характеристики сегментных листогибов серии HS

Листогибочный станок с сегментным прижимом HS2S

Листогибочный станок с сегментным прижимом и фартуком HS3S

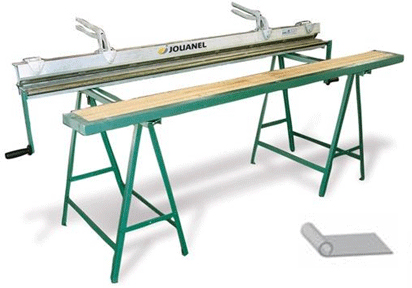

Кровельный листогиб Jouanel серии PAL

Хит продаж - легкий, недорогой универсальный листогиб!

Преимущества ручной листогиба для строительных площадок серии PAL:

• Легкий, мобильный станок для строителей
• Встроенное багетное устройство, диметр 13 мм
• Отбортовочная доска

Комплектация листогиба PAL2040:

• Листогиб
• Две рукоятки
• Металлические подмостки, высота 750 мм

Листогиб ручной PCH

Листогиб серии PCH (Производитель: Jouanel, Франция) со встроенным багетником и резаком - это универсальный листогибочный станок для выполнения всех видок изоляционных и кровельных работ на строительных объектах и промышленном производстве.

Описание листогиба серии PCH:

• неограниченная глубина подачи листа
• прижимная пластина с малым углом наклона
• узкий фартук - 15 мм
• проемы на краях для отбортовки под 90 градусов
• съемные стойки

Технические характеристики листогибов серии PCH:

Дополнительное оборудование к листогибу серии PCH:

• к листогибу PCH 1020A, PCH 2040A - ABH 14/1020 - багетное устройство, диаметр 14мм (На заказ: 16мм и 18мм) длина 1020 мм.
• к листогибу PCH 1020A - BRO 1020 - транспортировочное устройство, для передвижения станка одним человеком.
• к листогибу PCH 1020A - RGH 1020 - направляющий рельс для роликового ножа CZM.
• проемы на краях для отбортовки под 90 градусов
• к листогибу PCH 1020A, PCH 2040A - CZM - роликовый нож

Роликовый нож CZM (дополнительное оборудование для листогибов)

Роликовый нож для резки металла, алюминия, меди, для оцинковки и др.

Маркировка: CZM

Движение осуществляется по рельсу. Нож легко устанавливается на все листогибы PCX, PCH, PZS, PZA, PBS, столы для резки TCZ и т.д.

Резка металла реализуется путем прохождения материала между двумя роликами из стали повышенной твердости. Одной грани роликов вполне хватает, для того чтобы отрезать 10 000 метров оцинкованного железа. Поддерживается возможность перестановки роликов. Для этого необходимо установить ролики другой режущей гранью, после чего процесс резки можно продолжать до достижения следующей отметки в 10 000м. После прохождения данных рубежов ролики снимаются с листогиба и затачивают или заказывают новые. Стоимость новых роликов невилика.

Обычным гаечным ключом можно регулировать расположение роликов. Прижатие роликов друг к другу традиционно регулируется одним болтом, другим - перекрывание роликов. Перекрывание роликов обычно выставляется на толщину металла. Гибка и резка металла осуществляется с наивысшим качеством. Края изготовленного профиля получаются ровными и без заусенцев. Используя на листогибах дополнительный нож для резки металла позволяет обрабатывать материал без потребности в дальнейшей обработке. Диаметр роликов составляет 130 мм (таким образом достигается плавность хода).

Толщину металла для роликового ножа CZM легко подобрать, руководствуясь таблицей:

Условия поставки листогибов Jouanel:

Для уточнения стоимости и наличия оборудования и по вопросу приобретения листогибов обращайтесь по телефону (812) 448-61-91 или отправляйте заявку e-mail 4486191@mail.ru.
Нашей компанией осуществляется бесплатная доставка листогибов по городу Санкт-Петербургу.
Отправим листогибы удобной для вас транспортной компанией в любой город России.
