Гильотина ручная, ACL серии Q11
Надежные, чрезвычайно удобные, компактные и простые в управлении ручные гильотины серии Q11 - выбор настоящего профессионала в своем деле. Благодаря своим блестящим техническим характеристикам эти гильотины станут Вам преданными помощниками, где бы ни пришлось работать с ними.

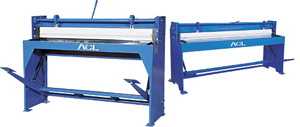

Механическая гильотина ACL серии Q11
Механическая ножная гильотина ACL серии Q11 - это простой и надёжный станок для резки тонколистового металла. Небольшой вес гильотины и удобство в использовании делает данное оборудование популярным для использования непосредственно на объекте.
Данное оборудование имеет широкий спектр применения в различных отраслях промышленности.
Гильотина Q11 состоит из станины, нижнего и верхнего лезвий и ножного привода верхнего лезвия.
Технические характеристики гильотины ACL серии Q11:
Наименование параметров |
Гильотина Q11 1x2000 |
Гильотина Q11 1,2x1300 |
Длина листа |
2000 мм |
1300 мм |
Толщина материала: |
||
Оцинкованная сталь |
0,5-1 мм |
0,5-1,2 мм |
Нержавеющая сталь |
0,5 мм |
0,6 мм |
Угол резки |
1,30° |
1,30° |
Размеры, Д/Ш/В |
2300/1000/1200 мм |
1600/1000/1200 мм |
Вес гильотины |
550 кг |
320 кг |
Гильотины с электроприводом, Q11
Гильотины электромеханические ACL серии Q11
Одни из лидеров продаж в своей категории ручные электромеханические гильотины от компании ACL заслужили это "звание" за высокую производительность, долговечность и надежность работы. Гильотины с электроприводом серии Q11 - пожалуй, наиболее эффективное оборудование для резки листового металла средней толщины.
Благодаря применению в конструкции гильотин системы усиливающих элементов общая масса станков максимально снижена без снижения жесткости конструкции.
Система автоматической дозированной подачи смазки в направляющие пазы рабочей рамы исключает преждевременный износ направляющих и препятствует заклиниванию и перекосу рабочей рамы. Благодаря применению современных технологий и правильному распределению усилий на приводах движущихся элементов электромеханические гильотины серии Q11 компании ACL потребляют на 30% меньше электроэнергии по сравнению с отечественными аналогами.
- Режущие ножи имеют по две и четыре рабочих кромки, что значительно увеличивает срок их эксплуатации до первой шлифовки
- Прижим листа выполняется автоматически перед резкой
- Задний упор имеет точную ручную регулировку
Устройство и принцип работы гильотины Q11:
- Станок приводится в движение мотором на 5,5 кВт. Мотор приводит в движение два малых и один большой маховик, которые передают усилие на левую и правую часть верхнего лезвия.
- Передача усилия происходит через направляющую рамы, поворотную муфту, две больших и малых шестерни и запорную балку.
- Электрические параметры станка – 3 фазы, 380 В и система заземления
- Станок управляется переключателем Вкл/Выкл (On/Off)
- Ножное управление позволяет выполнить полный цикл прижим-резка-подъём
- Для остановки станка, нажмите кнопку «Stop»
- Маховик приводится в движение ременной передачей
- При нажатии педали происходит вращение шестерен. Через два эксцентрика движение преобразуется в возвратно-поступательное. Таким образом происходит рабочий цикл прижим-резка-подъём ножа.
Технические характеристики гильотины с электроприводом серии Q11
Модель гильотины | Q11 4x2500 | Q11 2x2000 | Q11 3x1300 |
---|---|---|---|
Толщина материала, мм | |||
Оцинкованная сталь | 0,5-4 | 0,5-2 | 0,5-3 |
Нержавеющая сталь | 0,5-3 | 0,5-1,5 | 0,5-2 |
Длина листа, мм | 2500 | 2000 | 1300 |
Угол резки | 1,5° | 1,30° | 1,30° |
Кол-во резов в мин. | 18 | 18 | 20 |
Размеры, мм | |||
Длина | 2800 | 2100 | 1600 |
Ширина | 1200 | 1200 | 1000 |
Высота | 1400 | 1400 | 1200 |
Вес (кг) | 3500 | 1600 | 1200 |
Номинальная мощность мотора гильотины(кВт) | 5,5 | 3 | 2,2 |
Комплектация:
- 1 штанга для бокового выравнивания
- 2 опорных удлинителя
- Ручной задний упор 600мм
- Педаль-стопор управления тормозной системой
